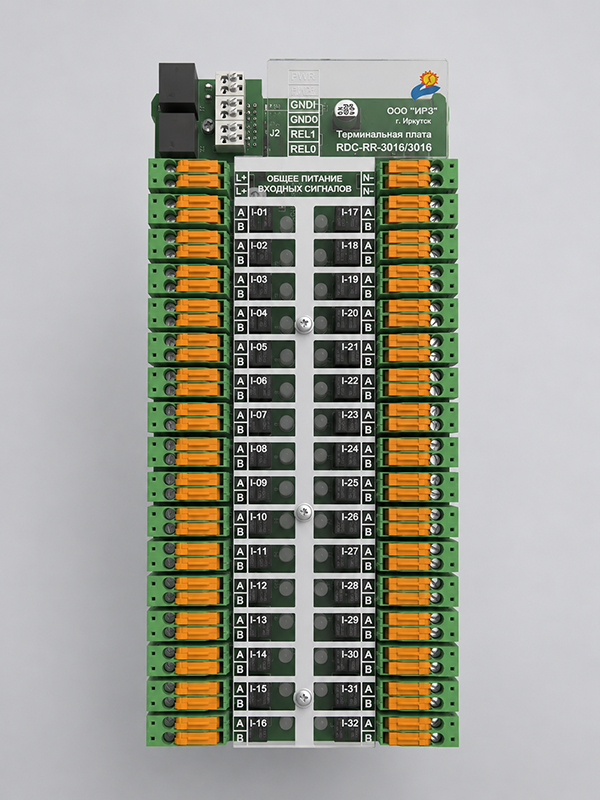

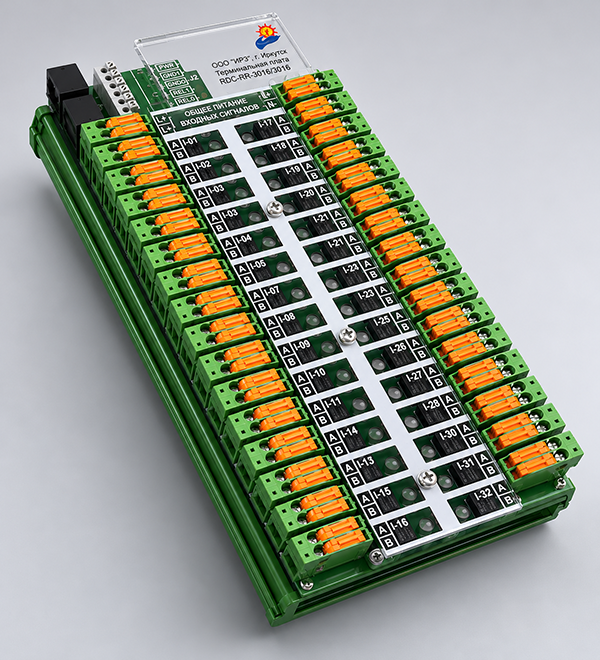

Терминальная панель дискретного ввода для систем телемеханики, автоматики и распределенного контроля. Плата предназначена для приема сигналов от дискретных датчиков и передачи их в систему верхнего уровня по интерфейсу RS-485.
RDC-RR-3DI16/3DI16 может применяться как самостоятельное устройство ввода в шкафах автоматики, телемеханики, РЗА и диспетчеризации. Плата поддерживает стандартные протоколы обмена и настраивается через приложение BoardConfigurator.
Основные возможности
Дискретные входы
Плата оснащена 32 конфигурируемыми дискретными входами. Для каждого входа задаются тип сигнала, номинальное напряжение, адрес информационного объекта и время антидребезга.
Входы могут использоваться для подключения контактных датчиков, цепей сигнализации, вспомогательных контактов оборудования и других дискретных сигналов объекта.
Режимы подключения входов
Входные каналы поддерживают два варианта подключения: изолированный датчик или питание контактного датчика от панели. Режим выбирается установкой предохранителей на плате.
Биполярная схема входных каналов упрощает подключение сигналов и снижает риск ошибки при монтаже.
Интерфейсы и протоколы
Для связи с устройствами верхнего уровня предусмотрены два порта RS-485. Поддерживаются протоколы Modbus RTU и IEC 60870-5-101.
В протоколе IEC 60870-5-101 плата может передавать одиночные и двойные точки, включая события с меткой времени.
Конфигурирование и обновление
Настройка выполняется через BoardConfigurator. Пользователь может задать параметры RS-485, протокол обмена, адреса входов, тип сигнала, номинал, антидребезг и параметры DP.
При включении питания плата переходит в режим загрузчика на 10 секунд. Это позволяет подключиться к устройству даже при неизвестных рабочих параметрах связи. В режиме загрузчика предусмотрена светодиодная индикация: бегущая волна во время ожидания подключения и фиолетовая индикация при нахождении в загрузчике.
Применение
RDC-RR-3DI16/3DI16 подходит для задач:
