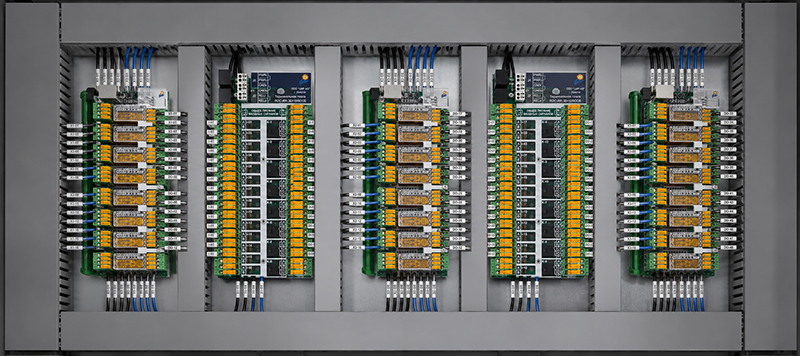

Терминальные модули являются функциональными электронными устройствами, применяемыми в составе комплектных шкафов устройств автоматики. По типу функционального назначения терминальные модули подразделяются на: согласующие, интерфейсные, преобразующие.

Согласующие терминальные модули промежуточных реле обеспечивают следующие функции:

  • согласование уровней напряжения ввода-вывода дискретных сигналов контролируемых и исполнительных устройств с уровнями напряжения модулей ввода-вывода аналого-цифрового и цифро-аналогового преобразования из состава комплекса технических средств автоматики;
  • повышения уровня коммутационной способности каналов;
  • групповая и/или по-канальная гальваническая изоляция;
  • искрозащита внешних цепей для обеспечения разделения зон по взрывозащите;
  • ограничение перенапряжений и защита от токов короткого замыкания во внешних контрольных цепях;
  • подавление помех, создаваемых наводимыми внешними электромагнитными полями.
  • грозозащита и др.

Интерфейсные терминальные модули предназначены для электрического (оптического) сочленения сигнальных и цифровых связей устройств автоматики, обеспечивая интерфейсную совместимость (тип разъема, распайка, стандарты электрических сигналов и т.д.).

Самым обширным типом по функциональному назначению являются преобразующие терминальные модули, выполняющие такие функции, как:

  • нормализация сигналов от аналоговых первичных датчиков;
  • преобразование сигналов в соответствии с заданной функцией и т.д.

Выпускаемые нами терминальные модули обладают значительными преимуществами, позволяющими снизить издержки, как при проектировании, так и при эксплуатации.



Эргономичность - показатель характеризующий малую вероятность допущения ошибок пользователем на всех этапах начиная со стадии проектирования, монтажа, установки и заканчивая эксплуатацией, последующим обслуживанием и ремонтом.

Маркировка - при проектировании, для удобства монтажа и эксплуатации терминальные модули обеспечиваются нанесением двойной маркировки - функционально-значимой и монтажной - сквозной.

Индикация - для наглядности работы терминальных модулей используется световая индикация режимов его работы и возможных неисправностях.

Сигнализация - в целях оповещения о возможных неисправностях предусматриваются сигнальные контакты (опционально).

Диагностика - поддержка функций диагностирования сигнальных линий.

Быстрое соединение - при совместном использовании терминальных модулей с техническими средствами автоматики обладающими возможностью применения технологий Fastconnect обеспечивается быстрое и без ошибочное их соединение.

Функциональность - замещение терминальными модулями частей общей электрической схемы по функциональному признаку.

 Терминальные модули промежуточных реле ввода дискретных сигналов

Терминальная панель ввода дискретных сигналов представляет собой электронный блок с N-каналами реле (опто-реле) устанавливаемый на DIN-рельс и предназначенный для применения в ответственных системах автоматики обще-промышленного назначения для согласования уровней напряжения сигналов от полевых дискретных датчиков  типа "сухой контакт" и/или "потенциальный датчик" номинального напряжения 220 В AC/DC с уровнями напряжения входных модулей аналого-цифрового преобразования в диапазоне 5-30 В DC.
Для повышения устойчивости сигнальных каналов к емкостным наводкам и при работе каналов от источника питания 220 В AC в каждом канале установлены помехо-подавляющие RC-цепочки, дополнительно защищаемые варисторами с разрядным током до 1,5 кА. Применение элементов помехо-подавления совместно с повышенными уровнями включения и пониженным уровнем входного сопротивления канала обеспечивает устойчивость каналов к наводкам с эквивалентными параметрами: напряжение наводки до 230 В AC, паразитная емкость наводки 0,15-0,2 мкФ. Данные параметры соответствуют среднестатистическим контрольным линиям связи с сечением проводников 1,0-2,5 кв. мм. и длинной до 700 метров.
Полевое оборудование подключается к терминальной панели с помощью винтовых клемм, имеющих встроенные размыкатели для оперативного отключения любой полевой линии при проведении сервисных работ или тестирования.
